一 、產品概述

投入式液位變送器由全密封隔離膜充油液位傳感器和儀表專用電路組成，具有測量精度高、穩定性好、壽命長、安裝方便等優點。采用獨特的工藝密封結構形式，防滲漏性能好，長期浸入液體中工作可靠。

根據被測液體的壓強、密度、液位三者的數學模型關系，通過液位傳感器把與液位深度成正比的液深壓力測量出來，經放大電路轉化成標準 4~20mA 電流信號（或數字信號）

二、工作原理：

當液位變送器測量元件與介質接觸時，傳感器迎面受到的壓力為

P=ρ·g·H+P0 P：單位 Pa

ρ：被測介質密度，單位 kg/m3 g：當?shù)刂亓铀俣龋瑔挝?m/S2 H：被測液體深度， 單位 m

P0：液面上大氣壓，單位 Pa

同時通過導氣電纜將液面上的大氣壓 P0 引入到傳感器的背壓腔， 以抵消傳感器迎面的 P0，使傳感器測得壓力為：P=ρ·g·H

       三、儀表參數：

 液位范圍：0-1000 米

 精度等級： 0.5 級， 0.2 級，0.1級（定制）

 適用介質：水，油，酸，堿，鹽

 輸出：4-20mA 輸出 RS485 輸出

 環境溫度：（-10～50）℃

 介質溫度：-30-80 度

 零點溫度系：0.03% 量程/度

 防護等級：IP68l 供電方式：12V~36V 之間 可定制 3.6-12V 物聯網版本

 螺紋鏈接：M20*1.5 G1/2 或定制的其他接頭

 溫度范圍：-35-75 度（高精度溫度 15-25 度）

            負載特性：R=50×（U-12）（Ω）U 為供電電壓

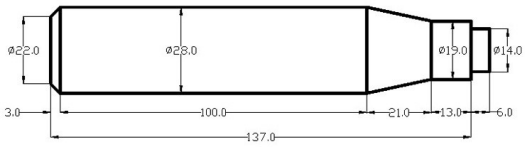

       四、儀表尺寸和形式：
